依爱J-6008 型火灾探测器底座

作者：克迅消防维保部
时间：2019-3-21
来源: 成都消防公司

1.性能特点
· 嵌入式结构，内置式底座，小巧、美观，无色差。
· 独特的卡槽设计，与探测器拧合后牢固可靠。
· 探测器180°可调整方向扣合，安装方便、迅速。
· 安装底座时，不必考虑探测器指示灯的方位，安装简便、快洁。
· M4方垫组合螺钉，连接可靠、牢固。

2.外形及安装尺寸
如图8-1所示

图8-1 探测器底座外形结构图

3.安装与接线
· 安装于建筑物顶棚，使用2只M4螺钉固定到预埋在安装位置的 DH75 或DH86型接线盒上,
也可利用安装孔直接固定在顶棚安装位置。底座底面不得低于顶棚平面，不可嵌入安装。
· 两总线通过接线盒四周的进线孔进线，接于底座S+、S-端子，连接时无极性要求，可任意连接。

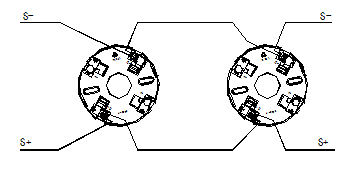

· 底座接线，如图8-2所示：

图8-2 底座接线图

4.注意事项
· 底座上接线端子在连接总线时必须使用冷压端子或焊接，不可随意缠绕，避免线头接触不良和
长期工作氧化后造成系统故障。
· 顶的穿线孔在装入底座后应使用密封膏或密封胶封堵，防止穿线管中大量的积水流入探测器。
· 底座没入探测器后，顺时针方向拧到位即可。
· 若探测器指示灯方位不符合要求，可将探测器按逆时针方向拧下，旋转180°后再拧上即可。
· 连接导线必须是满足国标的合格导线，导线上不得有增塑剂析出，以免对塑件产生破坏。
· 固定底座的螺钉不得使底座产生变形，以免产生应力，缩短底座寿命。
· 底座不得与酮、醛、脂、氯代烃、冰醋酸、植物油等物品接触，防止引起应力开裂。
