依爱J-EI6032型中继模块

作者：克迅消防维保部
时间：2019-9-3
来源: 成都消防公司

1.概述
J-EI6032型中继模块（智能非编码探测器接口，以下简称EI6032模块）用于连接非编码火灾探测器、线型感温火灾探测器、非编码消火栓按钮等非编码部件，接收报警信号。内置CPU，固化可靠判断程序，工作稳定可靠。
电子编码，唯一ID地址，可通过EI系列火灾报警控制器、气体灭火控制器、火灾报警控制器（联动型）在线设置地址。

2. 结构特征与工作原理

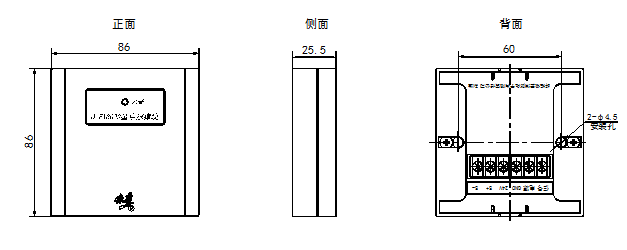

2.1 外形示意图
如图9-1 所示：

图9-1 EI6032模块外形示意图
2.2 工作原理
中继模块电源输出电路受总线电压控制，输出给配接的非编码火灾探测器/消火栓按钮，线路末端接负载电阻。非编码火灾探测器/消火栓按钮的火警信号（电压或电流）经双限比较器后送CPU实时进行检测，当线路断路造成负载电阻未连接或有火警时，CPU通过总线向控制器返回报警信号。
中继模块对DC24V电源进行实时监测，当线路断线时向控制器返回报警信号。

3.技术特性
· 使用环境温度：-10°C~ +50°C；使用环境温度：≤95%RH（不凝露）
· 总线工作电压：24V脉动电压；电源电压：DC 24V±1015%
· 总线监视电流：≤1.5mA；报警电流：≤2.0mA
电源监视电流：≤5mA
· 线制：两总线（无极性）、DC 24V电源线（无极性）
· 总线长度：£ 2000米（截面积1.0mm2铜质双绞线）
· 报警确认灯：红色，巡检时闪亮，接收报警信号时常亮。
· 配接设备信号类型：
1）非编码探测器提供的无源常开触点信号；
2）两线制电流型非编码探测器提供的电流信号：
监视电流：＜0.2 mA
报警后探测器两端钳位电压：4.2V～6.6V
3）非编码消火栓按钮的电压信号：1k限流电阻串联发光二极管、开关
· 负载电阻：1/4W 3kW（不可恢复式线型感温火灾探测器配接J-EI6061终端盒）
· 外形尺寸：86mm×86mm×25.5mm
· 重量：77g
· 外壳防护等级：IP30
· 壳体材料和颜色：ABS 象牙白
· 底座安装孔距：60mm
· 执行标准：GB16806-2006《消防联动控制系统》

4.安装与布线
4.1安装
EI6032模块固定在预埋的DH86型接线盒上，利用固定板上安装孔用M4螺钉固定。也可利用安装孔直接固定在安装位置。
接线完成后将固定板固定，再将外罩扣在固定板上，将螺钉隐藏。EI6032模块一般安装在配接非编码探测器/消火栓按钮附近。
4.2 接线端子
EI6032模块的底部示意图及接线端子如图9-2所示：

图9-2 EI6032模块的底部示意图

4.3 接线说明
J-EI6032型中继模块上有六个带字母标识的接线端子，“S+”、“S-”分别为总线正极、负极输入，“24V”、“GND”分别为DC 24V电源的正极、负极输入。“S+”、“S-”接入EI-6001QT气体灭火控制器的回路总线，“24V”、“GND”接入控制器主机电源或DC 24V外设电源。
“电源”为中继模块向非编码火灾探测器/消火栓按钮提供的电源端，“信号”为非编码火灾探测器/消火栓按钮返回的信号端。
每个接线端子所接导线数量应不大于2根。
1）与提供故障、火警两组触点的非编码探测器连接方式见图9-3所示：

图9-3 与提供故障、火警两组触点的非编码探测器接线图
2）与提供火警一组触点的非编码探测器连接方式：
参见图9-3，3kW电阻与触点并联直接接于“电源”、“信号”端。

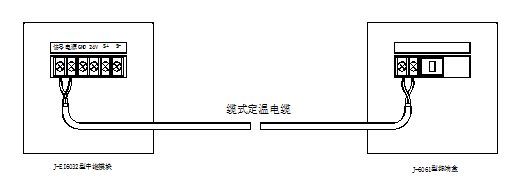

与不可恢复式线型感温火灾探测器及终端盒的连接方式见图9-4所示：

图9-4 与不可恢复式线型感温火灾探测器及终端盒接线图

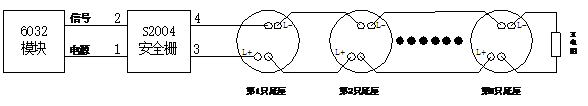

4）与本安型非编码探测器（不多于10只）及安全栅的连接方式见图9-5所示：

图5

图9-4 与本安型非编码探测器及安全栅接线图

请注意:

该接线方式“电源”、“信号”的连接有极性，不可接反，否则将无法报警。

4.4 布线要求
EI6032模块接线的导线应选用截面积不小于1.0mm2 的多股铜芯双绞线，总线最长距离不大于2000米。

请注意:

为保证线路可靠性，不允许使用单股导线或平行线。

5.使用与操作
1）在安装EI6032模块时，应将EI6032模块的出厂编号记录在平面图对应位置上，并根据回路部件数量统一分配地址，以供编程时使用。
2）EI6032模块接入控制器总线后，利用操作菜单“测试”®“智能部件调试” ®“智能部件统计”对输入模块进行登录，控制器会显示已登录的EI6032模块出厂编号及地址，如“0708010010 010”，出厂时EI6032模块的地址设置为出厂编号的最后两位。
3）根据分配好的地址，对EI6032模块设定地址。按“1”后输入需设定的地址后可根据EI6032模块的配接设备类型、地址、物理位置等进行编程。具体操作方法参见《EL-6000L型火灾报警控制器安装使用说明书》、《EL-2000M/2000G型火灾报警控制器（联动型）安装使用说明书》。
编程后EI6032模块处于正常监视状态，EI6032模块不应报故障或报火警，指示灯周期闪亮。
4）系统安装调试完毕后应进行模拟试验，短接“电源”、“信号”端EI6032模块应发出火警信号并且点亮火警指示灯。消除短路，复位火灾报警控制器，使系统恢复到正常工作状态。

5）在配接两线制电流型非编码探测器时，将插针XP1插上跳线器后，可接30只探测器。
