依爱JTW-A2R-EI6011型点型感温火灾探测器



1.概述
JTW-A2R-EI6011型点型感温火灾探测器(以下简称探测器)利用热敏元件对温度的敏感性来检测环境温度,内置CPU,固化有可靠的火警判断程序,工作稳定可靠。
电子编码,唯一ID地址,可通过EI系列火灾报警控制器、火灾报警控制器(联动型)、气体灭火控制器在线设置地址。

2.结构特征与工作原理
2.1 结构特征

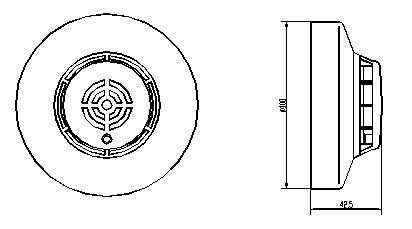

探测器外形结构如图7-1所示:
成都消防维保
图7-1 探测器外形结构示意图
· 探测器顶置导光柱,火警指示灯360可视。
· 旋转拆卸式顶盖设计,方便现场调试维护;全扣合式结构。
2.2工作原理
独立的两路热敏电阻RT阻值随温度变化而变化,温度检测电路将热敏电阻的阻值变化转换为电压变化,CPU实时进行A/D转换。当超过设定判据时,CPU通过总线向控制器返回报警信号。

3.技术特性
· 使用环境温度:-10°C~ +50°C;环境温度:≤95%RH(不凝露)
· 工作电压:24V脉动电压
· 监视电流:≤0.35mA;报警电流:≤0.8mA
· 线    制:两总线(无极性);总线长度:≤2000米(截面积1.0mm2铜质双绞线)
· 报警确认灯:红色,巡检时闪亮,报警时常亮。
· 动作温度范围:56°C ~ 66°C(由控制器设定,出厂默认值为56°C)
· 外形尺寸:直径100mm,高42.5mm (不含底座)
· 重量:60g(不含底座)
· 外壳防护等级:IP30
· 壳体材料和颜色:ABS 象牙白
· 底座安装孔距:54mm ~78mm
· 执行标准:GB 4716-2005《点型感温火灾探测器》
· 保护面积:当保护空间高度不超过8m 时,保护面积为30m2 ,具体参数应以GB 50116 《火灾自动报警系统设计规范》为准。

4.安装与接线
参见本说明书6.4条。
5.使用与操作
1)在安装探测器时,应将探测器的出厂编号记录在平面图对应位置上,并根据回路部件数量统一分配地址,以供编程时使用。
2)探测器接入火灾报警控制器总线后,利用操作菜单“测试”®“智能部件调试” ®“智能部件统计”对探测器进行登录,控制器会显示已登录的探测器出厂编号及地址,如“0106010010  010”,出厂时探测器的地址设置为出厂编号的最后两位。
3)根据分配好的地址,对探测器设定地址。按“1”后输入需设定的地址后可根据探测器的类型、地址、物理位置等进行编程。
编程后探测器处于正常监视状态,探测器不应报故障或报火警,指示灯周期闪亮。
4)系统安装调试完毕后应进行模拟火警试验,用吹风机或其它升温设备对探测器热敏电阻加热,探测器应发出火警信号并且点亮火警指示灯。待环境温度降低后,复位火灾报警控制器清除火警,使系统恢复到正常工作状态。


成都消防维保

请注意:

严禁使用打火机或蜡烛进行模拟火警试验。

6.常见故障及排除方法
调试及运行过程中可能出现的故障现象及排除方法。


故障现象

原因分析

排除方法

备注

探测器故障

底座接线接触不良、探测器未安装到位、簧片与总线焊盘接触不良

重新接线保证接触良好、探测器安装到位、更换簧片



无法设定地址

CPU(D1)故障

返修



传感器故障

热敏电阻短路或开路

查看检测值,大于205为短路,小于5为开路。
检查R10、R15,消除短路、
开路。



误报警

环境温度超过
设定动作温度

适当调整探测器动作温度。

动作温度范围:
56°C ~ 66°C

不报警

温度检测电路(R8~R11、V7、C5;R14~R16、V8、C6)故障

查看检测值,检测值与环境温度的关系为:检测值=(T´2+18)±4

环境温度25°C以上

7.维护保养
· 探测器应在即将调试前方可安装,在安装前应妥善保管,并应采取防尘、防潮、防腐蚀措施。
· 探测器应注意防尘,防尘罩必须在工程正式投入使用后方可摘下。
· 每半年应进行一次模拟火警试验,测试探测器是否工作正常。
8.适用场所
8.1 适用场所
· 相对湿度长期大于95%;               · 可能发生无烟火灾;
· 正常情况下有烟和蒸气滞留,有大量粉尘; · 厨房、锅炉房、发电机房烘干车间、吸烟室等;
· 其它不宜安装感烟探测器的厅堂和公共场所。
8.2不适用场所
· 可能产生阴燃火;
· 发生火灾不及早报警将造成重大损失的场所。
