依爱JTY-GD-EI601O型点型光电感烟火灾探测器

 概述
JTY-GD-EI6010型点型光电感烟火灾探测器（以下简称探测器）利用红外光电元件及双向散射技术来检测烟雾浓度，内置CPU，固化有可靠的火警判断程序，工作稳定可靠。
电子编码，唯一ID地址，可通过EI系列火灾报警控制器、火灾报警控制器（联动型）、气体灭火控制器在线设置地址。

2 结构特征与工作原理
2.1结构特征
探测器外形结构如图6-1所示：

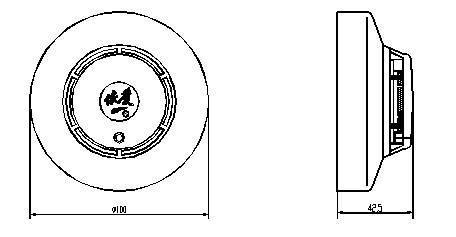

图6-1 探测器外形结构示意图
· 探测器顶置导光柱，火警指示灯360可视。
· 旋转拆卸式顶盖设计，方便现场调试维护；全扣合式结构。
2.2工作原理
探测器采用红外线散射原理探测火灾产生的烟雾，探测元件主要由红外发射、接收对管及光学暗室（也称“迷宫”）组成，光学暗室可屏蔽外界杂散光干扰但不影响烟雾颗粒进入。
CPU控制红外发射管周期发光，在无烟状态下接收管只接收到很弱的红外光，当有烟雾进入时，由于散射作用使接收光信号增强，经放大后的电信号由CPU实时进行A/D转换。当超过设定判据时，CPU     通过总线向控制器返回报警信号。
前向/后向双光路设计，利用对各种烟雾响应变化量的比值不同实现对各种烟雾响应的均衡性。

3.技术特性
· 使用环境温度：-10°C~ +55°C；环境温度：≤95%RH（不凝露）
· 工作电压：24V脉动电压
· 监视电流：≤0.35mA；报警电流：≤0.8mA
· 线    制：两总线（无极性）；总线长度：≤2000米（截面积1.0mm2铜质双绞线）
· 报警确认灯：红色，巡检时闪亮，报警时常亮。
· 风速：< 5m/s
· 外形尺寸：直径100mm，高42.5mm（不含底座）
· 重量：75g（不含底座）
· 外壳防护等级：IP30
· 壳体材料和颜色：ABS 象牙白
· 底座安装孔距：54mm ~78mm
· 执行标准：GB 4715-2005《点型感烟火灾探测器》
· 保护面积：当保护空间高度为6m~12m时，一个探测器的保护面积对一般保护现场而言为80m2，保护空间高度为6m 以下时，保护面积为60m2。 具体参数应以GB 50116 《火灾自动报警系统设计规范》为准。

4.安装与接线
4.1 安装
探测器安装固定方式如图6-2所示，预埋盒采用DH86 型标准预埋盒。先将探测器底座用两只M4螺钉固定在预埋盒上, 预埋盒应预埋入房间顶棚安装位置的混凝土内,不能倾斜或高出完工后的平面,允许嵌入但嵌入深度0～6mm 之间。
如不用预埋盒，则必须保证底座牢固地安装在顶棚上。
探测器与底座间具有成180°的两个安装位置，将探测器套在底座上，顺时针旋转使底座嵌入探测器底部，稍向底座方向用力压探测器，顺时针旋转至听见“喀哒”声即可安装好探测器。

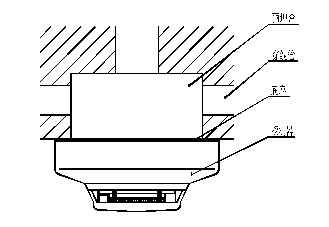

图6-2 探测器安装示意图
探测器的底部及配套底座（J-6008），如图6-3、图6-4所示：


图6-3 探测器的底部示意图                  图6-4 底座示意图
4.3 接线方式
J-6008型底座上有两个带字母标识的接线端子，“S+” 为总线正极输入，“S-”为总线负极输入。“S+”、“S-”接入EI系列气体灭火控制器的回路总线。
每个接线端子所接导线数量应不大于2根。
底座安装并接线完毕后，应将接线孔使用密封膏或密封胶封堵，防止穿线管中或建筑内大量积水流入探测器。
4.4 布线要求
底座接线的导线应选用截面积不小于1.0mm2 的多股铜芯双绞线，总线最长距离不大于2000米。

请注意:

为保证线路可靠性，不允许使用单股导线或平行线。

5.使用与操作
1）在安装探测器时，应将探测器的出厂编号记录在平面图对应位置上，并根据回路部件数量统一分配地址，以供编程时使用。
2）探测器接入火灾报警控制器总线后，利用操作菜单“测试”®“智能部件调试” ®“智能部件统计”对探测器进行登录，控制器会显示已登录的探测器出厂编号及地址，如“0006010010  010”，出厂时探测器的地址设置为出厂编号的最后两位。
3）根据分配好的地址，对探测器设定地址。按【1】后输入需设定的地址后可根据探测器的类型、地址、物理位置等进行编程。
编程后探测器处于正常监视状态，探测器不应报故障或报火警，指示灯周期闪亮。
4）系统安装调试完毕后应进行模拟火警试验，用香烟或烟枪使其烟雾扩散到探测器迷宫内部，探测器应发出火警信号并且点亮火警指示灯。待烟雾散去后，复位火灾报警控制器清除火警，使系统恢复到正常工作状态。

6.常见故障及排除方法
调试及运行过程中可能出现的故障现象及排除方法。

7.维护保养
· 探测器应在即将调试前方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。
· 探测器应注意防尘，防尘罩必须在工程正式投入使用后方可摘下。
· 每半年应进行一次模拟火警试验，测试探测器是否工作正常。

8.适用场所
8.1 适用场所
· 商厦、宾馆、饭店、写字楼、办公楼、走道、电梯机房、教学楼等；
· 计算机房、通讯通信机房、电影放映室；
· 博物馆、图书馆、档案库、书库等；
· 有电气火灾危险的场所；
· 机站、机房、无人值守场所。
8.2不适用场所
· 可能产生蒸气和油雾；
· 常有大量粉尘、水雾滞留；
· 正常情况下有浓烟滞留。
