J-EI6068型手动/自动转换开关
1.概述
手动/自动转换开关为气体灭火系统的配件，设置于气体灭火防护区外，配接EI-6001QT气体灭火控制器时，通过EI6132模块与控制器相连，利用钥匙开关向EI6132模块提供“手动/自动”输入动作信号（无源常开）。可对气体灭火分区的手动/自动状态进行控制，可接收EI6132模块的“自动”输出信号，点亮“自动”灯。模具注塑，外形美观，适用于不同的预埋盒，安装使用方便。
2.主要技术指标
· 适用环境温度：－10℃ ～ +50℃；湿度：＜95%RH（不凝露）
· 指示灯工作电流：2mA
· 工作电压：DC24V
3.外形及安装尺寸
如图5-1所示：

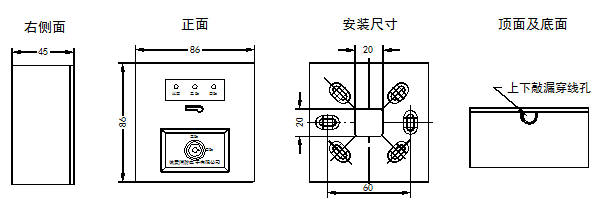

图5-1 外形及安装尺寸图
4.安装与接线
4.1安装
接线盒DH75或DH86预埋在墙体内，利用底板上穿线孔进线与接线端子连接，底板用两个 M4 的螺钉固定在接线盒的两个螺纹孔上。底板上端有敲漏孔供从墙壁向下走线用。
将壳体（与印制板、启动零件为一整体）与底板扣合。
4.2接线
接线端子共5个: X1.1（24V）、X1.2（GND）、X1.3（A）、X1.4（R）、X1.5（F+）。
接线如图5-2所示，X1.1、X1.2分别接DC24V、GND，X1.3、X1.4、X1.5分别接EI6132气体输入输出模块的“Autom”、“自动输入”、“自动输入”端。
