依爱EI-6001气体主机技术参数和结构特征

作者：克迅消防维保部
时间：2018-3-27
来源: 成都消防公司

概述

EI-6001QT型气体灭火控制器主要用于各种有管网或无管网式二氧化碳、七氟丙烷、三氟甲烷、IG-541、SDE等气体灭火系统，可直接连接智能感烟、感温火灾探测器，亦可通过智能非编码探测器接口（中继模块）连接非编码火灾探测器，进行火灾报警；通过区控输入输出模块和内部继电器控制气体灭火设备及有关警报装置。可广泛适用于计算机房、资料室、配电室、变电室、通讯机站等场所。

工作原理

QT型气体灭火控制器主要由主控板、区控板、接线板等部分构成，如图1-1所示，其中主控板、区控板通过RS485总线连接，接线板与主控板相连，分区接线板分别与区控板相连。
主控板通过总线接口连接各现场部件(探测器、手动报警按钮、非编码探测器接口等)，实时巡检各部件状态，进行火警判断，发出声、光报警信号，显示报警信息，通过分区总线接口连接各分区EI6132型输入/输出模块，进行输入信号检测，输出相关控制信号；区控板根据火警状态进行判断，通过继电器输出放气阀控制信号。
消防主机说明书

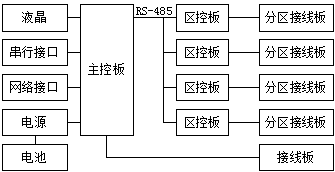

图1-1 系统构成框图

技术特性

1) 能以两总线制方式挂接本公司生产的EI6000系列智能感烟、感温火灾探测器，亦可通过智能非编码探测器接口（中继模块）连接接非编码感烟、感温探测器，接收探测器的火警信号。
2) 具有4个独立的灭火控制区，每个分区的气体输入输出模块具有选择阀输出、声光输出、放气灯输出，区控板具有放气阀输出，能根据各分区的火警信息和喷洒状态，自动启动声光报警器、选择阀、放气阀、放气灯等设备；每个区具有1个紧急启动按钮，可直接启动放气阀。
3) 每个灭火区具有“启动”和“停止”按键，当允许操作时，按下“启动”键，声光警报装置立即启动，放气阀延时启动；对于正在延时启动的设备，这时若按下“停止”键，可使设备停止工作，从而避免因误报警而造成的损失。
4) 能通过EI6132输入输出模块接收灭火现场的“紧急启动”信号，使声光报警器立即启动，放气阀延时启动；能通过该模块接收现场的“紧急停止”信号，使本区延时启动的设备立即停止。
5) 每个灭火区具有“声光启”和“声光停”按键，当允许操作时，按下“声光启”键，可立即启动声光报警器；按下“声光停”键，则立即停止声光报警器。
6) 能通过气体输入输出模块接收气体喷洒反馈信号，发出喷洒报警声；可根据反馈信号点亮现场的放气门灯。
7) 气体喷洒控制阀的自动启动延时时间可根据需要在0～30秒内任意设置。
8) 具有火警、故障信号输出，并可通过气体输入输出模块接收远程手动/自动控制信号。
9) 具有故障报警功能，能自动检测总线及部件故障、放气阀断线短路故障及声光报警器连线的短路断路故障，能检测主电（交流电源）故障和备电（蓄电池）故障，具有故障声光指示。
10) 能进行主、备电自动切换，备电具有欠压保护功能，避免蓄电池因放电过度而损坏。
11) 具有历史记录存储功能，可自动保存火警、故障、联动、操作等信息。

主要技术指标

1）使用环境温度：0℃～40℃；相对湿度：≤95% ( 40℃)
2）交流输入电压：220V± %, 50Hz±1%
3）交流输入功率：≤100W
4）直流备电：DC24V/3.3Ah,全密封免维护蓄电池
5）容量：4区（可选）；回路容量≤124点
6）DC24V电源最大输出电流：2A（瞬态输出可达3A）
7）总线长度：≤1500米
8）外形尺寸：380mm×260mm×108mm
