依爱EI-6001气体主机安装及接线

作者：克迅消防维保部
时间：2018-4-17
来源: 成都消防公司

面板布局及外形尺寸
如图所示

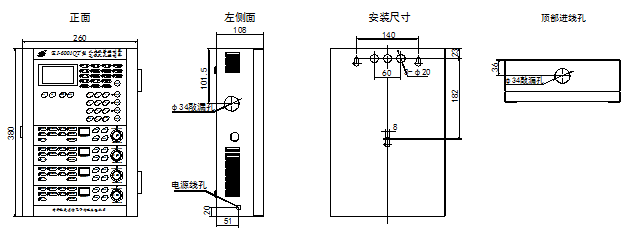

外形结构尺寸及进线孔、安装孔位置图

安装、接线
1 安装
本控制器采取壁挂安装，其底边距地面高度不应小于1.5m，后箱体有3个安装孔，可用M8的金属膨胀螺栓固定在墙壁上，固定应牢固、端正，安装在轻质墙上时应采取加固措施。靠近门轴的侧面距离不应小于0.5m，正面操作距离不应小于1.2m。
控制器的显示操作面板应避开阳光直射，房间内无高温、高湿、尘土、腐蚀性气体；不受振动、冲击等影响。

请注意

控制器、探测器等消防报警设备不可安装在长期潮湿、积水或存在腐蚀性气体、油污、凝露等场所，否则会造成产品损坏。应防止水顺管线进入控制器。对于潮湿场所，必要时应加装除湿设备！

接线盘及接线说明
接线板布局
如图所示：

接线板分区接线板

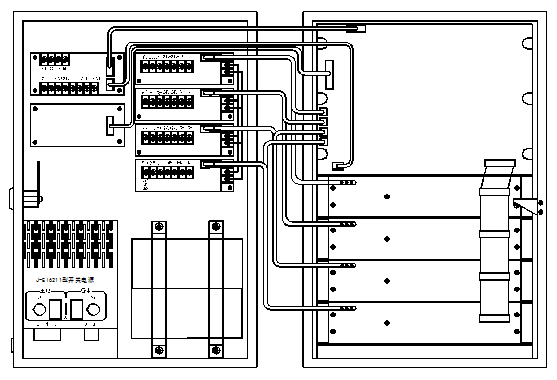

接线板布局图
接线说明
1) 接线板
接线板位于箱体左上角，接线端子如图1-4所示：

图1-4 接线板及接线端子
S+、S-：回路两总线端子，用于接火灾探测器和其它编码部件。
24V+、24V-：24V电源输出端子，供外部设备使用，出厂时与24V1+、24V1-（内部24V电源端子）短接，当使用外控24V电源时，需将该短接线（即11、12号线）拆掉，将外控电源的24V接到24V+、24V-端子上。
FO、FC：火警输出端子，火警时动作，无源常开接点（常开端、公共端）。
GO、GC：故障输出端子，故障时动作，无源常开接点。
2) 依爱网卡
位于接线板下方，其中的X2（NET_A、NET_B）端子与其它控制器的对应端连接，构成网络系统。
3) 分区接线板（数量根据需要选定）
位于箱体上部右侧，自上而下，依次为1~4分区接线板，其中：
启动：有源输出；用于控制放气阀，根据设置的延时时间动作。
公共、常开：无源输出，根据设置的延时时间动作。
24V+、24V-：用于提供本分区设备的24V电源。
C＋、C－：用于连接本分区气体输入输出模块。
3电源接线
控制器箱体左下角有三个交流电源接线端子，分别为L、N、G，L接火线、N接零线、G接地线，接线应当符合国家有关标准的要求。
4接线要求
1）两总线、多线输出控制线必须选用截面大于1.0mm2的铜芯双绞线（线路较长时，截面应大于1.5mm2）；
2）DC24V电源线应选用截面不小于1.5mm2的铜芯软导线，保证设备端电压能满足启动要求；
3）所有外接导线对地绝缘电阻应大于20MW（用500V兆欧表测量），否则，系统可能工作不正常。
4) 控制器的交流输入电源应与消防电源连接，严禁用插头连接。
5）消防控制室应设有接地体，并保证接地体与交流电源的零线间直流电阻小于10W；机内设有接地螺钉，应选用截面不小于4mm2的铜芯软导线与建筑物接地体相连，接地线从右侧面引入，应使接地牢固、可靠。
6）室外布线应进行防水、防潮保护，否则导线可能会因长期潮湿而绝缘下降；应穿钢管敷设，并将钢管可靠接地，以提高系统抗雷击、抗干扰性能。
7）控制器的回路总线、24V电源线、联动输出线、网络通讯线等线路均不得与广播线、电话线或其它高电压线路共管，广播线、电话线应分别单独穿管敷设。
