LD128E(Q)联动型火灾报警控制器说明书（二）
- 作者：克迅消防维保部
- 时间：2016-1-17
- 来源: 成都消防公司
系统正常巡检
开机后，系统进入封面菜单，如图2-1：
LD128E(Q) V1.0
智能中文火灾报警控制器
BEIJING LEADER FIRE 14:03:09
图2-1

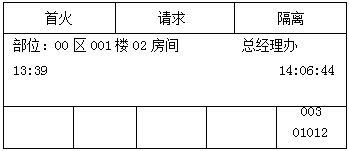

按“菜单”键，进入系统运行主菜单，如图2-2:
图2-2
本菜单最下面一行五个区域分别对应其下面贴膜上的各内容。第一区为火警信息，第二区为命令信息，第三区为模块回答信息等。各区域数字中第一行为事件总数，第二行为事件当前地址。当某区域有信息时，按与显示区域中文相对应的按键，相应区域的数字信息便反显，此时中间“部位”栏中显示的便是光标处设备的具体信息。部位左下的时间为事件发生时的时间。
按“确认”键可查看此设备的类型。
按“↑”键，查看光标所在区域上一事件。
按“↓”键，查看光标所在区域下一事件。
2.2设备隔离
当液晶处在系统运行主菜单，如图2-2时，当要隔离的设备有事件发生时，如报火或报故等，将光标停在要隔离的设备上，先按“F1”键，再按“隔离”键，则要隔离的设备的地址码显示在隔离区域中并反显。要对被隔离的设备解除隔离，则将光标停在隔离区域中要解除隔离的设备号码处，先按“F2”键，再按“隔离”键，则隔离区域中被解除隔离的设备地址消失。
2.3自动启动联动设备
联动模块的启动方式设为“自动”方式时，当某模块逻辑满足时，将自动启动相应的联动设备。
2.4手动启动联动设备
联动模块的启动方式设为“手动”方式时，当某模块逻辑满足时，模块便发出请求信息，此时将光标放在请求区域要启动的设备地址上，先按“F1”，再按“启动”，则相应地址的设备被手动启动。
2.5强制启动联动设备
在系统运行主菜单（如图2-2）下，按“启动”键，液晶提示您输入密码，连续按4次“→”键，液晶提示输入要启动设备的地址。当您输入完联动设备地址后，如果输入正确，液晶自动显示设备的具体部位，此时按“确认”键，联动设备将被强制启动。
2.6停止联动设备
将光标放在命令区域中已启动的设备上，先按“F1”，再按“停止”键，则光标所显示的设备将被停止。若联动模块处在延时状态，未启动前，将光标放在延时区域要被终止启动的地址上，先按“F1”，再按“停止”键，则相应模块停止启动。
2.7模拟火警
在系统运行主菜单（如图2-2）下，先按“F1”键，再按“火警”键，液晶显示模拟火警菜单，输入要模拟的探测地址后，如果输入正确，液晶自动显示此地址的具体部位，按“确认”键，此地址自动添加到火警区域，并参与逻辑运算且下发给区显。
2.8监测曲线

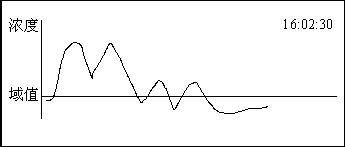

在系统运行主菜单（如图2-2）下，若有火警发生，将光标放在发生火警的地址上，按“F2”键，再按“火警”键，液晶显示此探测地址的浓度曲线（如图2-3）。
图2-3
按“菜单”键返回系统主菜单。
在无火警前提下，也可查看探测器的干扰情况：
在系统运行主菜单下按“F2”键，再按“火警”键，液晶提示输入设备监测地址，请输入要查看的设备地址。如果输入地址正确，液晶显示此地址的具体部位，按“确认”键可查看此探测器的工作情况。
2.9系统操作一

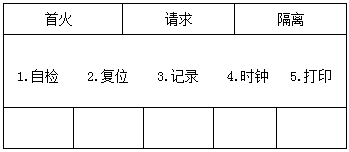

在系统运行主菜单下，按“F1”键，再按“菜单”键，液晶中间区域显示可对系统进行的操作，如图2-4
图2-4
- 按“1”键，系统自检．
- 按“2”键，液晶提示输入系统复位的密码，连续按4次“↑”键，系统复位。
- 按“3”键，可查看系统记录；按“↑”键，可向前查询记录；按“↓”键可向后查询记录。本系统可保存记录1000条。
- 按“4”键，进入系统时钟修改菜单，其中
按“0～9”键：修改光标所在的位置的数字。
按“→”键：光标右移。
按“←”键：光标左移。
按“确认”键：保存修改的信息。
按“菜单”键：不保存修改的信息。
5．按“5”键，系统进入打印设置菜单，如图2-5
打 印 设 置
1.系统信息:关 4.设备请求:关
2.设备报火:开 5.设备动作:关
3.设备故障:关 6.设备回答:关
图2-5
系统默认设备报火信息打印，其它信息不打印。如果用户需要打印其它信息，可将相应的信息状态设为“开”。其中
按“1～6”键可将相应位置状态设为“开”或“关”。
按“确认”键：保存当前所做的修改。
按“菜单”键：不保存当前所做的修改，并返回上一级菜单
2.10系统操作二

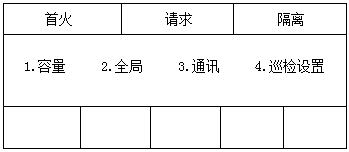

在系统运行主菜单下，按“F2”键，再按“菜单”键，液晶中间区域显示可对系统进行的操作，如图2-6
图2-6
1．按“1”键，可查看系统容量菜单。如图2-7
系 统 配 置
总数 探测 模块 区显 借用
应接 168 127 030 005 006
已接 123 090 028 005 000
图2-7
其中：“应接”数为系统设置打开的设备数量。
“已接”数为当前系统检测到的设备数量。
按“菜单”键返回上一级菜单。
2．按“2”键，可对系统的手、自动方式进行设置。如图2-8
全 局 设 置
1. 全 局 自 动
2. 全 局 手 动 [ 全 局 自 动 ]
3. 局 部 自 动
图2-8
按“1～3”键，可改变全局设置，并将相应设置内容写入[ ]内。
按“确认”键：保存修改后的内容。
按“菜单”键：不保存修改后的内容。
3．按“3”键，可查看系统的通讯情况。如图2-9
驱 动 板: 正 常
联 动 盘 故 障 盘 号:
2 3 4
图2-9
其中，如果“联动盘故障盘号”下面无数字，证明与联动盘通讯正常。
按“菜单”键返回上一级菜单。
4．按“4”键，可对系统巡检的进行设置。如图2-10
火警圈数：2 故障圈数：04
巡检首址：000 末址：255
图2-10
其中：火警圈数为系统巡检火警的次数，默认值为2圈，可设为1~9。故障圈数为系统巡检故障的
次数，默认值为4圈，可设为1~29。数字小则报警快，数字大则报警慢。在现场干扰比较
严重的情况下，建议将报警圈数适当调大。
巡检首址为巡检的起始地址，默认值为0。末址为巡检的结束地址，默认值为255。首址和
末址可根据工程实际情况而定，如：首址：0，末址：127，则系统只巡检0~127号设备，这
样将加快系统巡检速度。
按“确认”键：保存修改后的内容。
按“菜单”键返回上一级菜单。
联动控制盘是与128E(Q)控制器配套使用的6路节点多线输出控制盘。它有自检、强制、手/自动转换、输出线路检测的功能。
4.1自检功能
当128E(Q)控制器自检时，6路联动控制盘的启动、回答灯以及手动灯同时点亮。当自检结束后，所有灯恢复到自检以前的状态。
4.2强制功能
将强制锁打开，直接按下相应的启动键，对应的回路直接就有输出，并且128E(Q)上的启动灯亮，且有声音（启动）发出。
4.3手/自动功能
在手动时，控制器收到火警信号，根据相应的逻辑关系，联动控制盘上的相应回路的请求灯点亮。此时没有输出信号，只有按下启动键，才有输出信号。在自动时，只要控制器上的火警信息满足相应的逻辑关系就可直接启动联动控制盘。此时请求与启动灯同时亮。
4.4输出线路检测功能
联动控制盘上的输出线带线路检测功能。如果输出线有断、短路的情况，128E(Q)上就可直接显示线路故障。在没有使用的输出节点上加封一个1.5kΩ的电阻，以防控制器误报节点故障。
