LD128E(Q)联动型火灾报警控制器说明书（一）
- 作者：克迅消防维保部
- 时间：2016-1-14
- 来源: 成都消防公司
一．系统介绍
JB-QB/LD128E(Q)联动型火灾报警控制器（以下简称LD128E(Q)）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。LD128E(Q)集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q)联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显。即LD128E(Q)联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。LD128E(Q)联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介（）
1.1.1液晶显示
LD128E(Q)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式
LD128E(Q)采用二总线回路，总线设计可减少工程布线及方便工程安装调试。同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出
系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录
系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。这种方式先进、可靠、存储记录时间长。
1.1.5打印功能
系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。
1.1.6接口
本设备具备RS232及CAN总线接口。
RS232接口可联接CRT，或由笔记本输入数据。
CAN总线接口可以与其他设备进行通讯，以实现各种联网需要。
1.2技术参数
1.2.1电源：主电与备电自动切换。
主电： AC 178V~242V/1A
备点： DC 24V±10%/7AH
备电保护电压：21V±0.5V
备电恢复电压：23V±0.5V
输入最大功率：200W
1.2.2负载能力：
最大探测点：1024（探测器、联动模块等混合编址）
回路电压：15~22VDC
回路电流：<200mA
输出节点：1组公共火警继电器无源节点。
6组可编程继电器有源节点。各输出节点的电流<2A。
1.2.3使用环境：
环境温度： -10°C~40°C
相对湿度： <90%
电磁兼容、安全标准：符合GB16806-1997中要求。
1.2.4壁挂式整机重量：约15公斤（含电池）
1.2.5外形尺寸：445×610×140
1.2.6安装尺寸如图：

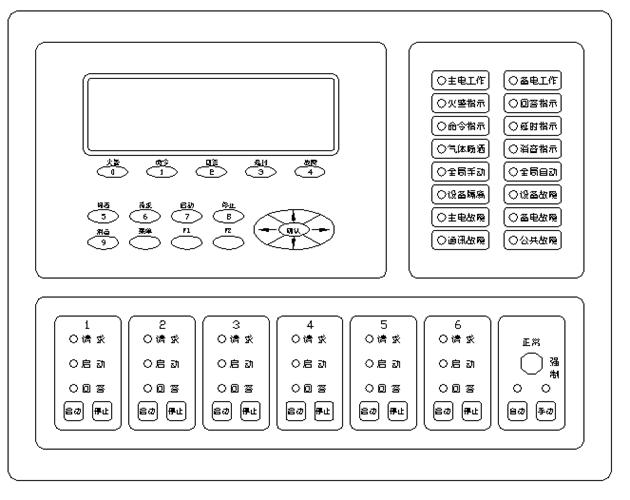

- 3外观简介
LD128E(Q)关键状态用发光二极管指示，各功能如下：
主电工作（绿）：主电正常时灯亮，主电欠压及主电源线断线时灯灭。
备电工作（绿）：备电正常时灯亮，备电欠压及备电源线断线时灯灭。
火警指示（红）：首次火警发生时灯亮，并保持到系统复位。
回答指示（红）：设备有回答时灯亮，无回答时灯灭。
命令指示（红）：设备有启动命令时灯亮，无启动命令时灯灭。
延时指示（红）：设备尚未启动，正处在延时状态时灯亮，延时结束时灯灭。
气体喷洒（红）：气体喷洒设备有启动命令时灯亮，无启动命令时灯灭。
消音指示（绿）：有火警、启动或故障发生时，按消音键后，消音指示灯亮。
全局手动（绿）：当联动设备的启动状态设置为[全局手动]时灯亮。
全局自动（绿）：当联动设备的启动状态设置为[全局自动]时灯亮。
设备隔离（绿）：当有未接或故障的设备被隔离时灯亮。无隔离设备时灯灭。
设备故障（黄）：探测回路所接的设备发生故障时灯亮，无故障时灯灭。
主电故障（黄）：主电欠压及断线时灯亮，主电正常时灯灭。
备电故障（黄）：备电欠压及断线时灯亮，备电正常时灯灭。
通讯故障（黄）：当控制器主板与驱动板或手动盘板通讯故障时灯亮，无故障时灯灭。
公共故障（黄）：控制器有故障时灯亮，全部故障消除后灯灭。
