营口山鹰JB-QBZ2-YBZ127火灾报警控制器

1  产品简介
JB-QBZ2-YBZ127火灾报警控制器的最大地址容量为254个报警点，适合于小型建筑消防火灾自动报警需求。它具有火灾自动报警、联动控制功能，是报警联动一体化控制设备，二总线输出控制电路，减少了工程安装布线，具有可靠性高，经济实用的特点。LCD液晶汉字显示界面，当前显示500条信息、操作方便。
JB-QBZ2-YBZ127火灾报警联动控制器通过CCC认证
JB-QBZ2-YBZ127火灾报警联动控制器满足下面标准:
GB4717—2005   《火灾报警控制器》
（1）可靠性高、抗干扰能力强
系统自身具有自诊断功能，动态监测并显示电源、传输线路及其它各部分的工作状态，系统的逻辑编程结果可以进行校验，保证系统运行数据的可靠性。电路设计具有防电磁干扰、电网干扰等措施。总线输出回路设有抗干扰吸收电路和短路保护电路。
（2）可选配“二路多线控制盘”，能实现重要消防设备的多线控制——自动方式或手动方式
（3）可选配八路总线键盘，实现对消防设备的直接启动。
（4）可选配面板直插式微型汉字打印机，全中文打印。
（5）控制器与外围器件采用两总线无极性方式连接，单回路254点，报警点、联动点任意混接。
（6）本机具有自动登录功能，减少用户现场编程时的麻烦，只进行现场联动关系的编程即可。
（7）增加GPRS模块，可以具有无线上网功能组成无线通讯网络，方便用户的远程监控及远程诊断。
（8）具有黑匣子功能，可以存储火警、故障、联动及操作等信息。
（9）具有离线编程功能。可以事先在计算机上进行逻辑关系的编制后上传到本机。
（10）根据工程需要可扩展CAN接口JB-LGZ-YKS4064或JB-LGZ-YBZ2032系列报警器联网使用。
（11）设有多级密码保护，防止误操作带来的损失。
（12）有对编码器件编码功能。
（13）结构型式：壁挂式结构。机壳的上下端和背面均有进线孔，方便施工。
2、主要技术参数
○ 额定电压：220VAC；50HZ
○ 备用电源：12V/4.5AH蓄电池两块
○ 功    耗：60W
○ 总线电压：18V～24V
○ 线    制：二总线无极性
○ 输出回路：1回路
○ 系统容量：254点
○ 主机输出的继电器信号：1组火警继电器信号，1组警铃继电器信号
○ 主机多线联动：2路启动和2路停止信号输出。
○ 环境条件：温度  0℃～＋50℃；  湿度  ≤98%
○ 结构形式：壁挂式； 长340mm×宽118mm×高452mm

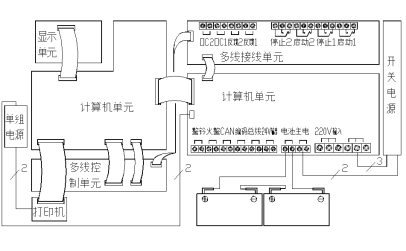

3、内部接线图及接线端子图

端子说明：
警铃：警铃DC24V输出。
火警：火警DC24V输出。
CAN：CAN总线输出。
编码：对编码器件编码时的输出端。
探测器：一路总线回路输出。
24V输出：对外24V输出端子。
24V输入：给报警器供电的24V输入端子。
