营口山鹰JQ-YKS4830火灾报警中继器

1  产品简介
JQ-YKS4830火灾报警中继器是为了满足消防火灾报警控制器的地址扩容需求而开发的设备，它增加了火灾报警系统的报警、联动的点数。它是JB-LGZ-YKS4064、JB-LG-YBZ2032火灾报警联动控制器的配套产品，使用它为主机扩容非常方便，可以直接安装在竖井、各个防火分区等处。每增加一台火灾报警中继器，火灾报警系统就增加508个火灾报警探测器或总线控制模块。
当一些工程的施工现场距离过远时，我们必须要考虑长线问题。合理利用中继器并在现场增加消防电源后，可以简化施工线路，并可以延长现场编码器件的传输距离，可以很好的解决工程长线问题。
电路设计具有防电磁干扰、电网干扰等措施。探测器总线输出回路都设有抗干扰吸收电路和短路保护电路，任何回路发生故障都不会影响到其它回路，使故障对系统的影响降低到最低限度。
它与报警主机的通讯采用了CAN总线技术，抗干扰性强，可靠性高。JQ-YKS4830火灾报警中继器没有现场逻辑编程功能，所有的编程在火灾报警主机中进行。
JQ-YKS4830火灾报警中继器采用二总线方式管理火灾报警探测器、各种总线模块。
2  主要技术参数
○ 工作电压：DC 24V (要求电源电压输入为DC26V)
○ 工作电流：≤100mA
○ 通讯标准：CAN
○ 功    耗：≤5W
○ 线    制：四总线 ，一对24V电源线，一对CAN信号线
○ 回 路 数：二个回路，每一个回路可以接254只编码器件
○ 连接编码器件：最多508只
○ 结构型式：壁挂式，长125mm×宽40mm×高170mm
○ 环境条件：温    度：0～50℃；相对湿度：≤98%

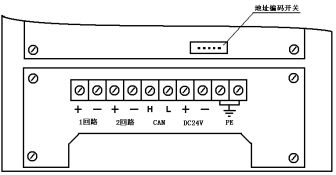

3接线图









安装与布线
布线：系统探测器二总线选用RVS-2×1.5mm2铜芯导线，回路最大线阻不大于30Ω。
24V电源线选用BV安装线，截面积≧2.5mm2 ；CAN通讯总线选用RVVP-2×1.0mm2铜芯导线。

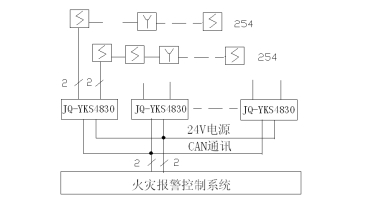

JQ-YKS4830火灾报警中继器在报警系统的连接图
