JB-LGZ-YKS4064A火灾报警控制器（联动型）

作者：克迅消防维保部
时间：2021-11-29
来源: 成都消防公司

1、产品简介

JB-LGZ-YKS4064A火灾报警控制器（联动型）属于大容量火灾报警主机，系统容量最大为16256点。它具有火灾自动报警、联动控制、数据上传等多项功能，是报警联动一体化控制设备，二总线输出控制电路，减少了工程安装布线。它的控制电路按功能要求实现了模块化，方便了系统的维护和保养。采用ARM嵌入式处理器设计，集成度高，运行稳定。显示部分为10.4寸TFT大屏幕彩色液晶显示器,全中文显示并有操作向导，使用简单方便。多台火灾报警控制器可通过CAN总线实现系统联网。
JB-LGZ-YKS4064A火灾报警控制器（联动型）通过CCC认证
JB-LGZ-YKS4064A火灾报警控制器（联动型）满足下面标准:
GB4717-2005      《火灾报警控制器》
GB16806-2006 《消防联动控制系统》
（1）火灾报警﹑联动控制﹑区域显示功能
报警、联动回路两总线无极性，可连接32块回路板，每块回路板2个回路，每个回路254点，总计可达到16256点。联动控制集总线、多线控制于一身，另外包括火警信号输出﹑警铃信号输出等。通过火灾显示盘（回路信号总线、RS485总线）可显示相应区域器件的报警情况。
（2）监管功能
通过监管部件可完成一些非火灾报警的功能，例如：通过防盗接口可连接防盗探测器。
（3）配套设备
通过RS485接口可连接多线盘﹑手动盘﹑广播盘﹑灭火盘﹑火灾显示盘﹑电话盘等设备，RS485设备总数为99台。可以构成一个完整、实用的报警联动控制系统。
（4）联网功能
提供外部CAN接口，可以与其它控制器或CRT管理系统组成网络。也可以通过此接口控制其它网络设备或加入到其它系统中。
（5）打印功能
微型热敏打印机实时打印报警信息，可打印全部信息或只打印火警信息、打印联动信息。
（6）历史记录存储
各种报警及操作信息均有详细的记录，全部记录、火警记录、联动记录分别存储，各为9000条。
（7）检测探测器的应用环境
可实时读取探测器监视范围内的采样数据，既可以采样单点数据又可以采样回路数据，便于分析和比较。这项功能对于了解探测器的工作环境和自身的工作状态有很大的帮助。
（8）调试、测试功能
通过分析单点及回路电流，了解单个回路器件及整个回路运行的稳定性。另外，每块回路板专门设有一个编码接口，用于回路器件的编码。自动登陆功能可以快速的登记所有回路连接的器件。
（9）扩展功能
可以同计算机管理系统组成火灾报警系统网络。
增加GPRS模块，可以具有无线上网功能，方便用户的远程监控及远程诊断。
现场编程支持在线编程，离线编程；提供强大的逻辑功能，满足复杂的联动控制要求。
（10）机构形式

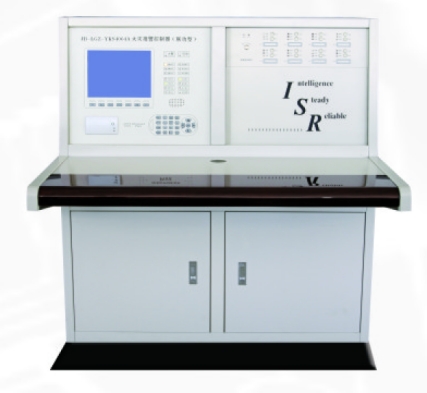

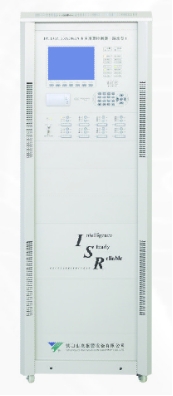

标准立柜式JB-LGZ-YKS4064A或两空琴台式JB-LTZ-YKS4064A
2、主要技术参数
○ 额定电压：220V/AC；50HZ
○ 备用电源：12V/42AH蓄电池两块
○ 功    耗：300W
○ 总线电压：18V～24V
○ 线    制：二总线
○ 输出回路：最多时64个回路
○ 每一回路地址容量：254个
○ 单机总线地址容量：最大16256。
○ 主机输出的继电器信号：1组火警DC24V输出信号，1组警铃DC24V输出信号。
○ 多线联动容量：8路启动和停止信号输出，并可以扩展回路。
○ 工作环境：温度： 0℃～＋50℃；湿度：≤98%
○ 结构形式：立式柜(标准配置12U)或二节琴台柜。
3、系统配置选择

名称	用途	选择
主控单元+核心单元	系统的核心	必选
双回路控制单元	输出总线信号——管理探测器、模块等总线编码器件	必选
液晶显示器	10.4寸彩色液晶显示	必选
8路多线联动控制盘	满足重要消防设备的多线制控制要求，根据需要可多选。	必选
总线手动键盘	实现点对点启动设备——系统总线控制的外部设备	可选
24V/20A电源	为系统和声光报警器等外部联动设备等供电	必选
GPRS模块	为主机增加无线上网功能，用于远程通讯	可选
